XRB 배터리

XRB (eXpandable Redox Battery)?
XRB 는 새로운 RFB 전지?

확장형 레독스 배터리(XRB: Expandable Redox Battery). 확장형이란 의미는 스택을 구성하는 각 단일 전지(unit cell)의 음극과 양극을 복수개로 붙여서 확장이 가능하고, 또한 Redox Battery Platform으로서 전지 활용 용도에 따라 리튬 배터리처럼 스택으로 전지 구성하여 충/방전 운전을 하거나 기존 흐름전지와 같이 외부 전해질 탱크를 통한 장주기의 ESS용으로도 사용 가능합니다.

XRB의 단일 전지들 구조는 모듈 확장형 플랫폼으로 사용 용도에 따라 정격 전압 및 에너지 용량 별 스택 설계와 제작이 가능하고, 대용량 배터리 시스템에서는 XRB가 기존 복수의 단일 전지 구성 설치 방식에 비해 스택 부문의 원가절감 효과가 가능합니다.

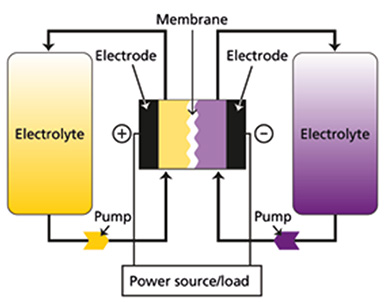

VRFB
  • Fully scalable
  • Well developed structure
  • Low energy density
  • Complicated flow system
  • Expensive installing cost
XRB
  • Fully scalable
  • Well developed structure as a Redox Battery Platform
  • High energy density
  • No(SVRB) or less BOP required (Pump, Tank, Pipe, etc.)
  • Low install cost (Short delivery)
  • No(SVRB) or less pump power required (High energy efficiency)
XRB! 2차전지의 새로운 표준을 만들다.
01
기존의 리튬배터리는 에너지의 출력과 용량을 모두 양극재와 음극재가 담당하였다면 플로우 배터리는 출력은 스택이 담당하고 에너지용량은 양쪽의 전극과 분리막 사이에서 반응하는 전해질이 담당. 리튬배터리는 고에너지밀도로 작은 전자기기나 이동형 장치에서 최적이나 발화·단수명·원자재 수급 문제 등이 상존합니다.
02
기존의 플로우배터리는 장수명·안정성 등의 장점이 있으나 스택 이외에 부대시설 (펌프, 전해질탱크, 배관 등)이 추가로 필요하고 공간도 많이 차지하며 에너지 효율도 낮은 단점이 있어, 이러한 흐름전지의 단점들은 극복하고 장점들만 모은 새로운 형태의 2차 전지인 레독스전지를 개발하게 되었습니다.
03
즉, 기존 플로우 배터리에서 사용되었던 부대설비(BOP)은 제거하고 스택만으로 충분히 출력과 용량을 내면서 스택의 단독 운전이 가능하도록 하여 리튬 배터리와 같은 형태의 장점을 사용할 수 있도록 하였습니다.
04
기존의 방식대로 펌프와 전해질 탱크를 연결하면 고출력, 장주기용 ESS로 활용 가능하며, 이 경우 스택 내부 압력 및 유량을 1/3 이하로 낮추더라도 동일 출력을 낼 수 있게 하고, 고출력 스택 구조로 스택 원가를 종래 대비 50% 이상 절감 할 수 있으며, 외부 펌프의 에너지 사용량을 60% 이상 절감 가능합니다.
